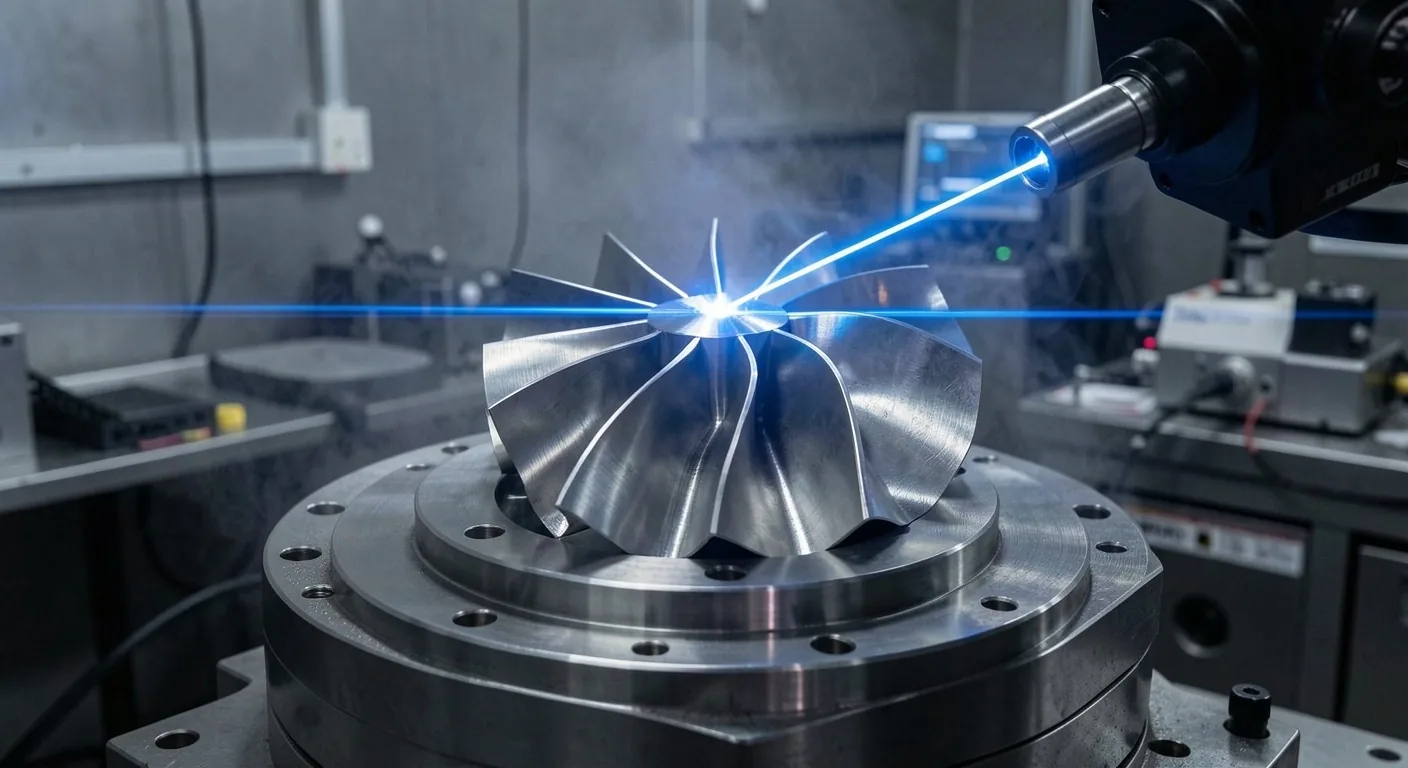

Mavi lazer tabakalı tarama, hassas nokta bulutu yakalama için kontrollü ortamda gerçekleştirilir. Yüzey pürüzlülüğü ve optik yansıma koşulları önceden değerlendirilir.
Revers Mühendislik
Mevcut fiziksel parçaların dijital modellerini oluşturmak için hassas 3D tarama ve tersine mühendislik süreçleri.
Türkiye'de mühendislik ve üretim profesyonellerine, tersine mühendislik ve 3D baskı disiplinlerini birleştiren teknik bir hizmet ve eğitim platformu.
Tersine Mühendislik Nedir, Nasıl Çalışır?
Tersine mühendislik, mevcut bir fiziksel parçayı ölçerek ve analiz ederek usable bir dijital model elde etmektir. Yalnızca bir "kopyalama" işlemi değildir; parçanın geometrisini, toleranslarını ve işlevsel gereksinimlerini yeniden inşa eden sistematik bir mühendislik sürecidir.
3D baskı (3D-печать) ile birlikte uygulandığında, eldeki fiziksel bir parçadan dijital CAD modeli oluşturulur ve bu model doğrudan katmanlı üretim için hazırlanır. Bu entegrasyon, seri üretim öncesi prototipleme ve yedek parça üretimi gibi senaryolarda verimlilik sağlar.
Fiziksel Ölçüm ve Tarama
Parça yüzeyinden optik veya lazer tabakalı tarayıcı ile nokta bulutu oluşturulur. Yaklaşım açısı ve ortam ışığı tarama hassasiyetini doğrudan etkiler; bu nedenle ölçüm koşulları önceden belirlenir.

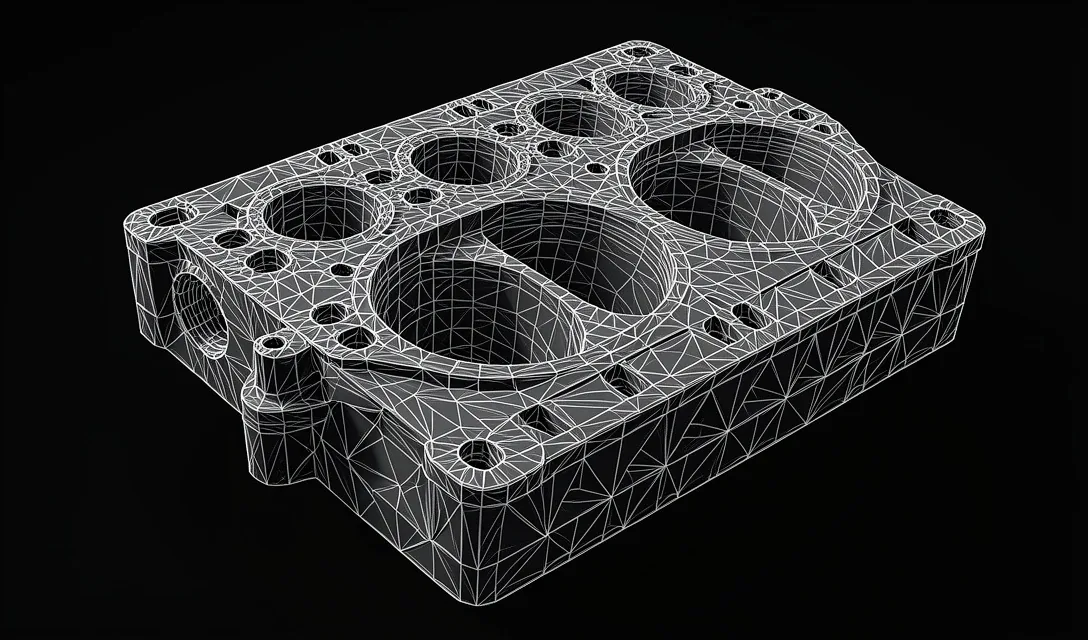

Nokta Bulutundan Mesh
Ham nokta bulutu temizlenir ve üçgen ağı (mesh) olarak birleştirilir. Gürültü filtreleme, örtüşme giderme ve delik tamamlama bu aşamada uygulanır. Mesh kalitesi sonraki CAD dönüşümünün güvenilirliğini belirler.
CAD Rekonstrüksiyon

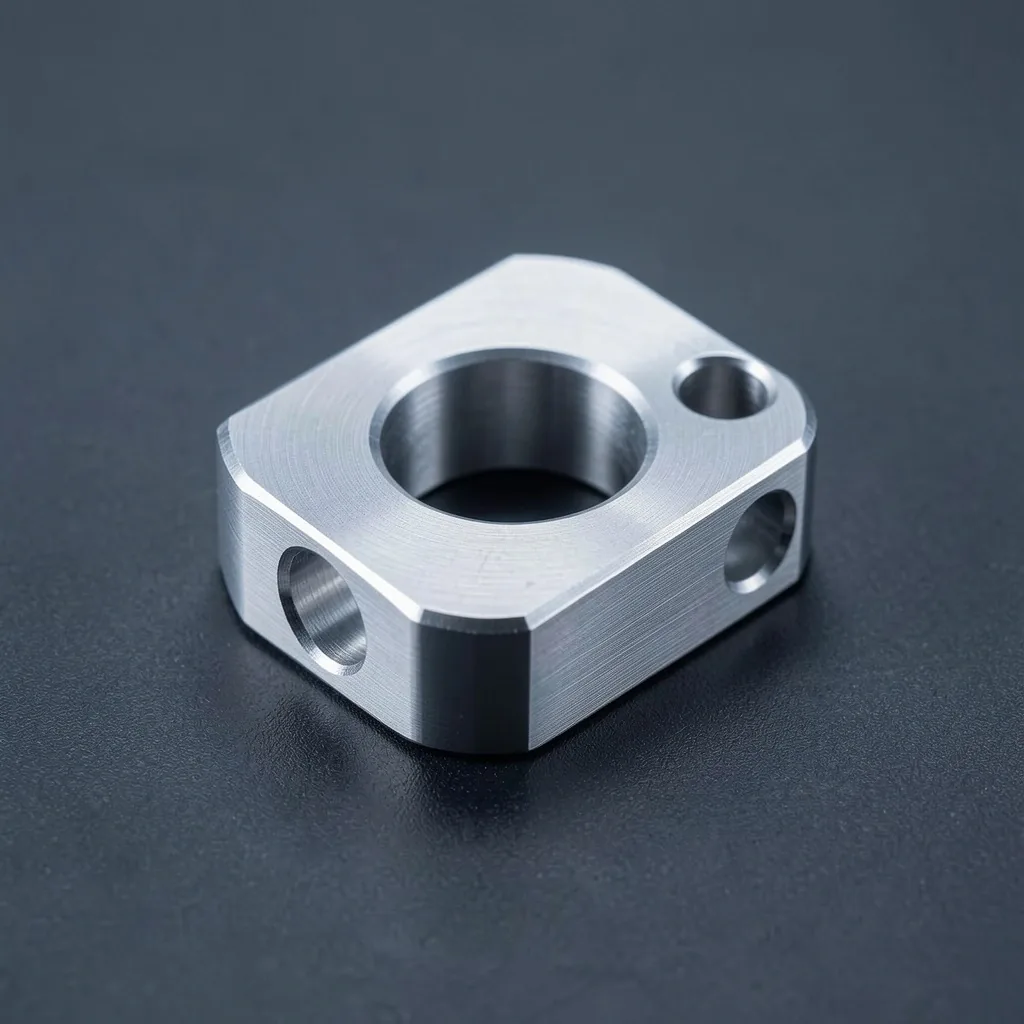

Mesh üzerinden NURBS yüzeyleri veya parametrik katı model oluşturulur. Silindirik, düzlemsel ve delik bölgeleri tanımlanır; gerçek tasarım niyetine uygun düzeltmeler yapılır. Çıktı, düzenlenebilir bir CAD formatında teslim edilir.
Doğrulama ve Üretim
Oluşturulan model ile orijinal parça arasında ölçüm karşılaştırması yapılır. Sapma haritası çıkarılır ve tolerans aralığı doğrulanır. Onay sonrasında model, 3D baskı veya işleme için hazırlanır.
Her Tarama, Bir Veri Kümesi Değildir
Bir parçayı taradığınızda elde ettiğiniz şey, milyonlarca noktadan oluşan ham bir buluttur. Bu bulutun kullanılabilir bir modele dönüşmesi, filtreleme ve topoloji yeniden inşa adımlarına bağlıdır. Gürültü, eksik yüzeyler ve örtüşmeler profesyonel iş akışında sistematik olarak giderilir.
Mesh yapısının düzgünleştirilmesi, CAD dönüşümü sırasında yüzeylerin kesintisiz devam etmesini sağlar. Bu adım atlandığında, üretilen modelin orijinal parçadan geometrik olarak sapması kaçınılmazdır.
Tersine Mühendislik Hangi Durumlarda Kullanılır?
Yedek Parça Üretimi
Tedarik zinciri kesintilerinde veya modelleri artık mevcut olmayan legacy cihazlar için, fiziksel parçadan CAD modeli oluşturularak yeniden üretim sağlanır. 3D baskı (3D-печать) bu senaryoda ilk kopyalama ve prototipleme aracı olarak işler.
Tasarım Optimizasyonu
Mevcut bir parçanın geometrisi taranır ve analiz edilir; ağırlık azaltma, akışkan dinamiği iyileştirmesi veya yapısal güçlendirme için yeniden tasarlanır. Orijinalin ölçüleri referans alınarak yeni varyantlar üretilir.
Kalite Kontrol ve Metroloji
Üretilen parçaların nominal CAD modeliyle karşılaştırılması sapma haritaları üretir. Tersine mühendislik (реверс-инжиниринг) burada, seri üretimde kalite doğrulama aracı olarak işler — her parça taranır ve tolerans dahilinde olup olmadığı raporlanır.
Arabirim ve Montaj Uyumluluğu
Mevcut bir sisteme yeni bir bileşen entegre edileceğinde, montaj noktaları ve bağlantı geometrileri taranarak yeni parçanın bu arabirime uyumlu tasarlanması sağlanır. Ölçüm hassasiyeti doğrudan montaj başarısını belirler.
Kültürel Miras ve Restorasyon
Tarihi veya sanatsal objelerin dijital arşivi oluşturulur; hasarlı bölümlerin rekonstrüksiyonu için referans model hizmeti görür. Dokunmatik olmayan tarama yöntemleri kırılgan yüzeyler için tercih edilir.
Tarama Yöntemi ve Hassasiyet Faktörleri
Tersine mühendislikte kullanılan tarama yöntemi, parçanın boyutuna, yüzey malzemesine ve gereken tolerans aralığına göre seçilir. Her yöntemin belirgin güçlü ve zayıf olduğu kullanım senaryoları vardır.
Mavi lazer tabakalı tarama küçük ve orta boy parçalarda yüksek yerel hassasiyet sağlar. Yapısal ışık tarama karmaşık organik yüzeylerde etkili sonuç verir. CT (bilgisayarlı tomografi) ise iç geometrilerin belgelenmesi gerektiği durumlarda kullanılır; erişilebilir bir yüzey gerektirmez.
Yüzey Hazırlığı
Parlak veya yansıtıcı yüzeyler tarama sırasında gürültü oluşturur. Matlaştırma spreyi veya kaplama uygulanabilir; ancak bu işlem parça yüzeyine etki eder ve müşteri ile önceden değerlendirilir.
Ölçüm Stratejisi
Tek konumlu tarama hızlıdır ancak ölü bölge oluşabilir. Çok açılı tarama ve referans işareti kullanımı, tüm yüzeylerin kapsanması için gereklidir. Karmaşık geometrilerde her açıdan veri toplamak zaman alır.
CAD Dönüşüm Yaklaşımı
Otomatik yüzey sarma hızlıdır ancak düzenleme esnekliği sınırlıdır. Parametrik yeniden modelleme daha yavaş sonuç verir; ancak üretime yönelik düzeltmeler için tercih edilir. Proje amacına göre seçilir.
Tersine Mühendislikten Katmanlı Üretime Geçiş
Tersine mühendislik (реверс-инжиниринг) çıktısı olan dijital model, doğrudan 3D baskı (3D-печать) iş akışına beslenebilir. Bu entegrasyon, prototipten seri üretime geçiş süresini kısaltır ve parça değişimi gerektiğinde hızlı bir üretim hattı kurmayı mümkün kılar.
CAD modeli, baskı yöntemine göre (FDM, SLA, SLS) orientasyon ve destek stratejisi belirlenerek slicer yazılımında hazırlanır. Her teknolojinin tolerans, çözünürlük ve malzeme davranışı farklıdır; modelin kullanım amacına göre yöntem seçilir.
STL/3MF Export
CAD modeli slicer uyumlu formata dönüştürülür. Mesh çözünürlüğü baskı kalitesini doğrudan etkiler.
Baskı Yönü Seçimi
Parça, katman hizası ve gerilim yönleri dikkate alınarak oryante edilir. Destek ihtiyacı minimize edilir.
Katmanlı Baskı
FDM, SLA veya SLS yöntemiyle üretim gerçekleştirilir. Süreç, malzeme ve parça boyutuna göre farklılık gösterir.
Son Ölüçü Kontrol
Baskı sonrası parça tekrar taranır ve orijinal model ile sapma karşılaştırması yapılır.
Doğrulama, Sürecin Son Aşaması Değildir
Tersine mühendislik süreçlerinde doğrulama, sadece son aşamada yapılan bir kontrol değildir. Tarama, mesh işleme ve CAD dönüşümünün her adımında ara doğrulama yapmak, modelin son kullanım amacına uygunluğunu güvence altına alır.

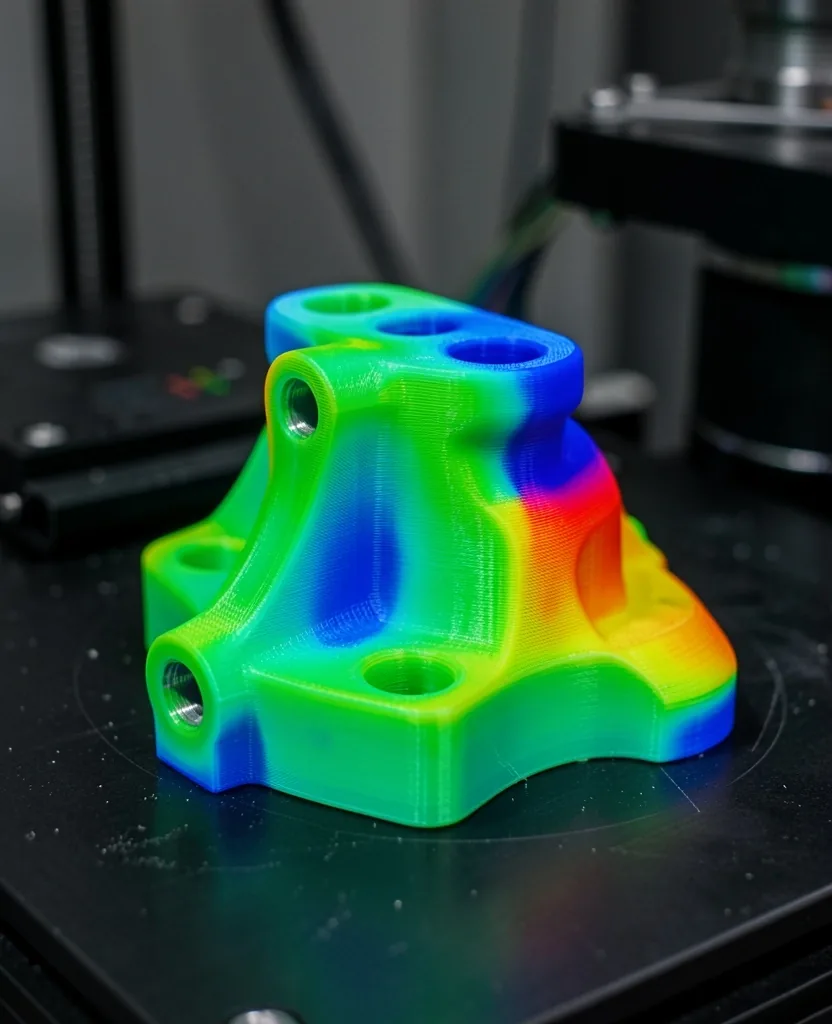

Sapma haritası, oluşturulan dijital model ile orijinal parça arasındaki meskafeyi renk skalasıyla gösterir. Yeşil bölgeler tolerans dahilindeki alanları, kırmızı/mavi alanlar ise sapmanın belirgin olduğu bölgeleri işaretler. Bu görsel, müşteriye teslim edilen teknik dokümantasyonun bir parçasıdır.
Tolerans değerlendirmesi, parçanın işlevine göre belirlenir. Bir montaj vidası için ±0.1 mm kritik olabilirken; serbest bir housing için ±0.5 mm kabul edilebilir. Bu kriterler, projenin başlangıcında müşteri ile birlikte tanımlanır ve doğrulama raporu bu referans değerlere göre hazırlanır.
Tersine Mühendislik Hakkında Merak Edilenler
Çoğu parça taranabilir, ancak sonuç kalitesi parçanın yüzey özelliklerine, boyutuna ve erişilebilirliğine bağlıdır. Şeffaf veya parlayan yüzeyler ekstra hazırlık gerektirir. Çok büyük veya çok küçük parçalar için farklı tarama donanımları kullanılır. Projeye başlamadan önce parça değerlendirmesi yapılır.
Hassasiyet kullanılan tarama yöntemine ve parçanın durumuna göre değişir. Mavi lazer tarama tipik olarak 0.05 mm mertebesinde yerel hassasiyet sağlar; yapısal ışık tarama biraz daha düşük çözünürlük verir. Son tolerans, uygulama gereksinimine göre projenin başında tanımlanır.
Kendi tasarımınız olan veya lisanslı üretim yaptığınız parçalar için tersine mühendislik bir kalite kontrol ve dokümantasyon aracıdır. Başkasına ait, patentli veya telif haklı bir ürünü izinsiz kopyalamak için kullanılamaz. Fikri mülkiyet konularında projenin yasal çerçevesi müşteri sorumluluğundadır; biz teknik süreç hakkında önceden bilgilendirme sağlarız.
Evet. Tersine mühendislik çıktısı olan dijital model, 3D baskı iş akışına doğrudan entegre edilebilir. Model, baskı yöntemine göre orientasyon ve destek stratejisi ile hazırlanır. Bu entegrasyon, tek bir hizmet paketinde sunulur ve ayrı ayrı tedarik adımları gerektirmez.
Mesh çıktısı STL, OBJ veya PLY formatında; CAD çıktısı STEP veya IGES formatında teslim edilir. Parametrik model ihtiyacı varsa, bu durum projenin başında belirtilir ve ilgili CAD formatı için ek çalışma yapılır.
Bir parçayı yeniden inşa etmeye hazır mısınız?
Tersine mühendislik süreci, parçanın türüne ve projenin hedeflerine göre yapılandırılır. Ölçüm koşulları, tolerans gereksinimleri ve teslim formatı, çalışmaya başlamadan önce netleştirilir. Süreç hakkında somut bilgi almak için iletişime geçin.
